讲解深圳探针的定义?

发布日期:2018-12-06 作者:admin 点击:

一、探针的定义



探针,英文Test probe,是电测试的接触媒介,为高端精密型电子五金元器件。探针包括测试探针、半导体探针、ICT探针、高频探针、高电流探针、电池接触探针等。

二、探针的分类



探针分类 探针根据电子测试用途可分为:

A、光电路板测试探针:未安装元器件前的电路板测试和只开路、短路检测探针,国内大部分的探针产品均可替代进口产品;

B、在线测试探针:PCB线路板安装元器件后的检测探针;高端产品的核心技术还是掌握在国外公司手中,国内部分探针产品已研发成功,可替代进口探针产品;

C、微电子测试探针:即晶圆测试或芯片IC检测探针,核心技术还是掌握在国外公司手中,国内生产厂商积极参与研发,但只有一小部分成功生产。 探针主要类型:悬臂探针和垂直探针。

悬臂探针:劈刀型(Blade Type)和环氧树脂型(Epoxy Type) 垂直探针:垂直型(Vertical Type)

1.ICT探针 (ICT series Probes) 一般直径在2.54mm-1.27mm之间,有业内的标准称呼100mil,75mil,50mil,还有更特别的直径只有0.19mm,主要用于在线电路测试和功能测试.也称ICT测试和FCT测试.也是目应用较多的一种探针.

2.界面探针(Interface Probes) 非标准的探针,一般是为少数做大型测试机台的客户定做的,例如泰瑞达(Teradyne)和安捷伦(Agilent).用于测试机台与测试夹具的接触点和面.

3.微型探针(MicroSeries Probes) 两个测试点中心间距一般为0.25mm至0.76mm.

4.开关探针(Switch Probes) 开关探针单独一支探针有两路电流.

5.高频探针(Coaxial Probes) 用于测试高频信号,有带屏蔽圈的可测试10GHz以内的和500MHz不带屏蔽圈的.

6.旋转探针(Rotator Probes) 弹力一般不高,因为其穿透性本来就很强,一般用于OSP处理过的PCBA测试.

7.高电流探针(High Current Probes) 探针直径在2.54mm-4.75mm之间.最大的测试电流可达39amps.

8.半导体探针 (Semiconductor Probes) 直径一般在0.50mm-1.27mm之间.带宽大于10GHz,50Ω characteristic

9.电池接触探针 (Battery and Connector Contacts) 一般用于优化接触效果,稳定性好和寿命长.

10.汽车线束测试测试探针 专业用于汽车线束通断检测,直径在1.0--3.5mm之间,电流在3----50A 除以上类型外还有温度探针,Kelvin探针等,比较少用.

深圳探针

本文网址:http://www.szsise.com/news/373.html

关键词:深圳探针,探针厂家,探针价格

近期浏览:

东莞市簧中簧电子有限公司

联系人:寇先生

电   话:0769-82287950

手   机:133-1696-7559

网址:www.szsise.com

地址:东莞市长安镇沙头社区珠冈路19号

          5号楼三楼301簧中簧电子

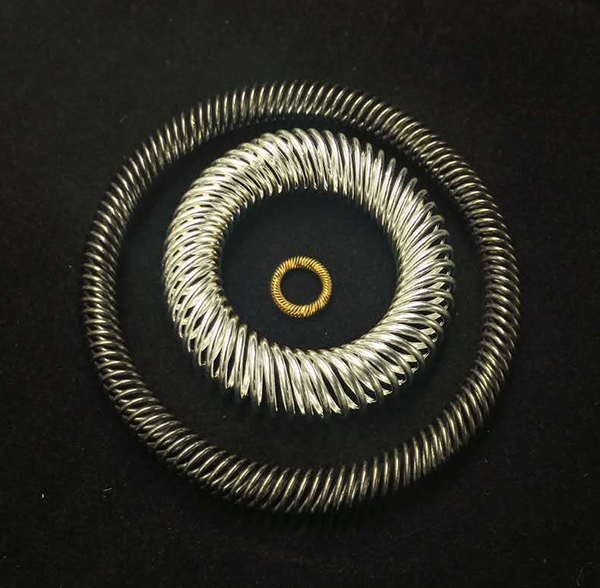

斜圈弹簧
